Penetrograaf

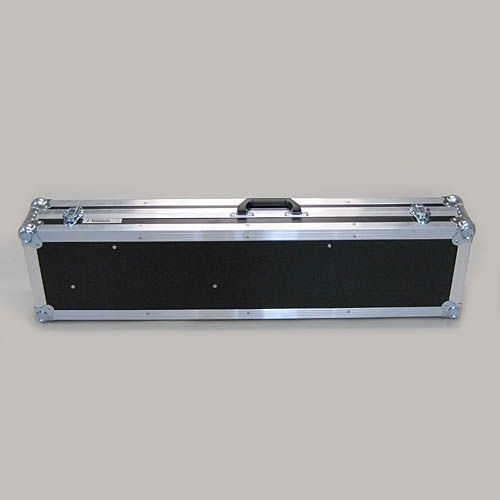

De penetrograaf is een apparaat voor het bepalen van de penetratieweerstand van de bodem. De standaardset is voorzien van verschillende penetratieconussen, sondeerstangen en speciale pennen en grafiekpapier voor de recorder. De gehele set, inclusief reserveonderdelen, handleiding, conuscontrole en gereedschap, wordt geleverd in een aluminium draag- en transportkoffer. Elke penetrograaf is voorzien van een kwaliteitstestrapport.

Meetbereik

Het meetbereik van de penetrograaf loopt tot 5000 kN/m² (= 5 MPa) en het apparaat is geschikt voor metingen tot een diepte van maximaal 0,80 m. Met de penetrograaf kunnen eveneens continumetingen worden verricht, waarbij elke laag van het bodemprofiel tot een diepte van 0,8 m op het recorderpapier wordt gemarkeerd.

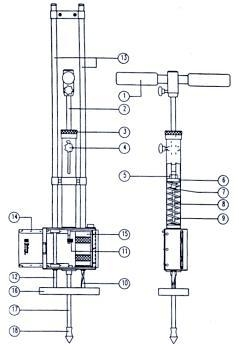

Daarnaast schrijft de penetrograaf vanzelf, wat wil zeggen dat gedurende de metingen de penetrograaf de resultaten onmiddellijk grafisch vastlegt. Dat vermindert de hoeveelheid werk die achteraf moet worden gedaan aanzienlijk. De gegevens kunnen onmiddellijk worden overgenomen en zijn gemakkelijk vast te leggen. Het principe van de metingen is gebaseerd op het indrukken van een gekalibreerde veer, terwijl het grafiekpapier door de recorder gelijktijdig wordt voortbewogen in verhouding tot de diepte van de sonde. Om te controleren of de sondeerstang en de conus verticaal in de grond dringen, is de penetrograaf voorzien van een met alcohol gevulde, opgehangen waterpas. De doordringing moet zo verticaal mogelijk plaatsvinden, teneinde de druk en de wrijving op de sondeerstand zo laag mogelijk te houden.

Toepassingen

• Algemene bodemkundige onderzoeken (bijvoorbeeld voor profielbeschrijvingen, voor het verkrijgen van gegevens betreffende de geschiktheid van bodems).
• Controleren van de geschiktheid van kunstmatig gecompacteerde bodems voor voetpaden of verkeerswegen.
• Controleren van kunstmatige compacteringen (bijvoorbeeld in met zand gevulde greppels).
• Controleren van de draagkracht bij het installeren van ondergrondse tanks.
• Aantonen van gecompacteerde (mogelijk ondoordringbare) ondergrondse lagen (zoals lagen die zijn gecompacteerd onder de ploegdiepte).
• Onderzoek naar slechte groei-omstandigheden, met inbegrip van de groei-omstandigheden voor bomen in stedelijke straten en parken.
• Onderzoek naar het verband tussen de intensiteit waarmee bepaalde gewassoorten wortelschieten en de penetratieweerstand van de aanwezige bodemlagen.

  Conushoek	60 °
  Bereik conusoppervlak	1, 2, 3.3, 5 cm²
  Maximale kracht	5000 @ 1 cm² kPa
  Maximale meetdiepte	0.8 m
  Gemeten parameters	indringingsweerstand
  Meetnauwkeurigheid	< +/- 4%
  Meetbereik	0...5000 kPa
  Materiaal van het product	roestvrij staal, staal, ander materiaal
  Afleesnauwkeurigheid	2%
  Registratie type	analoog
  Verpakkingsafmetingen	117 x 29 x 23 cm
  Gewicht	15 kg
