Handsondeerapparaat Eijkelkamp Standaard tot 3 meter

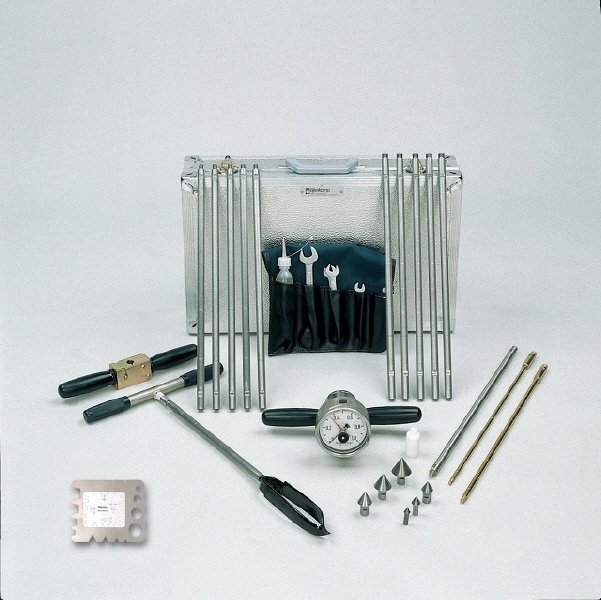

Deze set met het Eijkelkamp handsondeerapparaat kan worden gebruikt voor sonderen tot een diepte van 3 meter. De set bevat verschillende conussen, sondeerstangen en verlengstukken, een meetinstrument met een drukmeter, een gereedschapsset, een conuscontrole, een kalibratiecertificaat en een handleiding voor de apparatuur.

Meetbereik

Het meetbereik van de drukmeter is 10000 kN/m² (=10000 kPa). De schaal loopt van 0 tot 1,0 kPa. De nauwkeurigheid is +/- 8 % in het aanbevolen meetbereik. De set is ondergebracht in een compacte aluminium draagkoffer. De set bevat een handbediende boor die tot een diepte van 3 m kan worden gebruikt, zodat u eveneens het bodemprofiel kunt onderzoeken of door een hardere laag in de bodem heen kunt dringen. De boor wordt ook gebruikt om het sondeergat uit te boren om adhesie tussen de sondeerstangen en de wand van het gat te voorkomen.

De penetrometer bestaat uit een meetinstrument, een sondeerstang en een conus. Het instrument wordt onder een rechte hoek in de bodem gedrukt, waarbij op beide handgrepen een gelijke druk wordt uitgeoefend. Plotselinge drukverhogingen geven waarden die te hoog zijn en niet representatief voor de bodem.

De weerstand die aan de conus wordt gemeten, kan worden afgelezen van de drukmeter, die deze met een zwarte wijzer aangeeft. De maximale weerstand die tijdens de meting wordt afgelezen, wordt door de rode hangwijzer aangegeven. De weerstand tegen penetratie (kPa/cm²) van de bodem kan nu worden bepaald door de uitleeswaarde te delen door het oppervlak van de conus. De verwachte waarde van de penetratieweerstand bepaalt mede welke conus moet worden gebruikt. Voor hoge waarden wordt een kleine conus gebruikt en voor lage waarden de grotere. Hoe groter de conus, hoe nauwkeuriger de waarde van de weerstandsmeting.

Toepassingen

• Algemeen bodemonderzoek.
• Basaal advies met betrekking tot funderingen.
• Het controleren van kunstmatig gecompacteerde bodems.
• Onderzoek naar de (verwachte) groeiomstandigheden van planten in de bodem.
• Het vinden van gecompacteerde bodemlagen.

  Voordelen handpenetrometer

• Nauwkeurige hydraulische aflezing
• Perfect voor landbouwkundigen en aannemers
• Kan met het gehele lichaamsgewicht worden bediend
• Uitlezingen voorzien van sleepwijzer
• Voorzien van alle stangen en conussen 1 – 5 cm²
• Set voor diepten tot 3 m
• Conuscontrole
• Zeer eenvoudig bediening
•
• Specificaties:

• Conushoek	60 °
  Bereik conusoppervlak	1, 2, 3.3, 5 cm²
  Verbinding	schroefdraad
  Maximale kracht	10000 @ 1 cm² kPa
  Maximale meetdiepte	3 m
  Gemeten parameters	indringingsweerstand
  Meetnauwkeurigheid	< +/- 8%
  Meetbereik	0...10000 kPa
  Materiaal van het product	roestvrij staal, staal, ander materiaal
  Afleesnauwkeurigheid	1%
  Registratie type	analoog
  Verpakkingsafmetingen	60 x 40 x 20 cm
  Gewicht	20 kg
